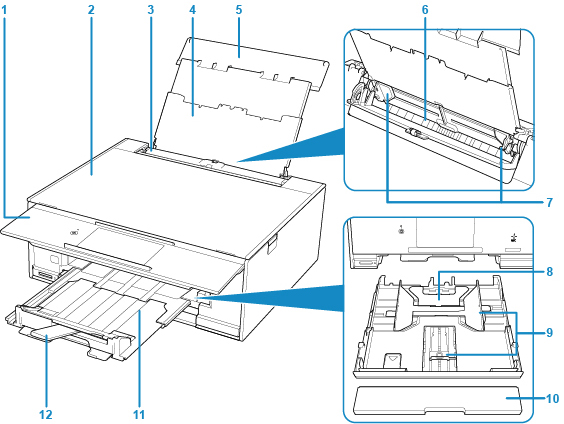

正面圖
- (1) 操作面板
-
用以變更印表機設定或操作印表機。
- (2) 文件蓋板
- 開啟以在原稿玻璃上放置原稿。
- (3) 送紙槽蓋板
-
防止任何物件掉落到送紙槽。
開啟以移動紙張導引器，並在列印前將其關閉。
- (4) 托紙架
- 擴展以在後端托盤中載入紙張。
- (5) 後端托盤蓋
- 開啟以在後端托盤中載入紙張。
- (6) 後端托盤
-
在這裡載入紙張。 可以同時載入兩張或更多相同大小和類型的紙張，並且每次自動送入一張。
- (7) 紙張導引器
- 對齊紙疊的兩側。
- (8) 紙匣
-
將A4、B5、A5或Letter大小的一般紙張載入紙匣，並將紙匣插入印表機。
- (9) 紙張導引器
- 對齊紙疊的右側/左側/前端。
- (10) 紙匣蓋
- 取下以在紙匣中載入紙張。
- (11) 出紙托盤
- 印表機開始列印時自動伸出。 輸出已列印的紙張。
- (12) 出紙支架
- 拉出以承托輸出紙張。

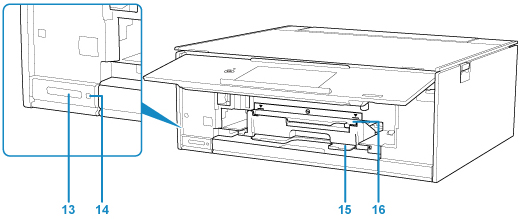

- (13) 記憶卡插槽
-
插入記憶卡。
- (14) 存取(Access)指示燈
-
亮起或閃爍以指示記憶卡狀態。
- (15) 光碟托盤儲存倉
- 可以在此儲存印表機隨附的光碟托盤。
- (16) 光碟托盤導引器
- 安裝光碟托盤。

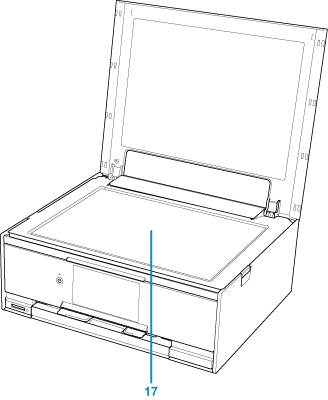

- (17) 原稿玻璃
- 在此處放置原稿。
